Relè passo-passo Theben OKTO: per commutare l'illuminazione in modo semplice, efficiente e a costi vantaggiosi

I relè passo passo come Theben OKTO sono dispositivi elettromeccanici o elettronici per commutare l'illuminazione in modo semplice e risparmiando energia.

Cos'è un interruttore o relè passo-passo?

I relè passo passo come Theben OKTO sono dispositivi elettromeccanici o elettronici per utare l'icommlluminazione in modo semplice e risparmiando energia. I relè passo passo sono utilizzati, quando in un impianto elettrico è necessario commmutare la stessa utenza da più punti. Tipici campi di impiego dei relè passo-passo sono, tra l'altro, corridoi in abitazioni private e edifici pubblici, corridoi di case e alberghi oppure passaggi in edifici aziendali. Qui di solito, tutti gli ingressi sono dotati di pulsanti. Con questi pulsanti è possibile accendere e spegnere la luce da varie posizioni.

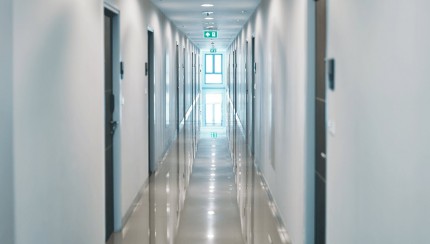

Dormitorio
 Condominio

Come funziona un interruttore o relè passo-passo?

Con un relè passo-passo come Theben OKTO è possibile accendere e spegnere la corrente elettrica da qualsiasi distanza. Lo stato di commutazione dell'interruttore viene modificato da un impulso elettrico. Questo riporta il dispositivo nella posizione precedente e la mantiene meccanicamente fino al successivo impulso di comando. Così, utilizzando più pulsanti, con un unico relè passo-passo si possono comandare le stesse utenze.

I relè passo-passo sono un'alternativa semplice, facile da montare e conveniente di commutatori, deviatori e invertitori.I relè passo-passo di solito sono cablati in modo più semplice e conveniente. Il cablaggio corrisponde a quello dei temporizzatori luce scala. La corrente per l'utenza passa attraverso un unico contatto di commutazione a potenziale zero e non attraverso tutti gli interruttori. Questo riduce notevolmente la vulnerabilità alle interferenze. Se un pulsante non funziona, l'utenza può essere commutata dagli altri pulsanti.

Un esempio: si desidera accendere e spegnere da più punti la luce in un corridoio lungo. Qui è possibile una commutazione incrociata con diversi deviatori e invertitori. Questa soluzione, peraltro, deve essere cablata con quattro fili per ogni invertitore. I relè passo-passo come Theben OKTO semplificano sensibilmente il montaggio. Sono necessari solo due fili per ogni pulsante. Inoltre, i circuiti esistenti possono essere ampliati facilmente e rapidamente con aggiungendo dei pulsanti.



Qual è la differenza tra un OKTO e un Eltako?

OKTO è un nome di prodotto di Theben AG. Eltako sta per Eltako GmbH, che vende anche interruttori a impulsi. A causa della lunga storia dell'azienda e del prodotto, gli interruttori a impulsi sono spesso indicati come "Eltako". Gli interruttori orari scala sono spesso chiamati anche "ELPA". Questo nome di prodotto di Theben AG esiste dagli anni '30.



Ci sono differenze tra un interruttore per corrente a impulsi e un relè passo-passo?

No. Un interruttore per corrente a impulsi elettromeccanico o elettronico come Theben OKTO viene spesso definito anche relè passo-passo, commutatore di impulsi o interruttore passo-passo. Nonostante le denominazioni diverse, il principio di funzionamento e l'applicazione non cambiano.



Che tipo di relè passo-passo ci sono?

I relè passo-passo come Theben OKTO sono disponibili in versioni elettromeccaniche e elettroniche. I dispositivi vengono montati su un profilo (profilo DIN, profilo portante). Sono predisposti per una corrente di commutazione massima di 16A.

TITLE_IT_IT does not exist

Relè passo-passo elettromeccanici

I relè passo-passo elettromeccanici come Theben OKTO S cambiano stato di commutazione ad ogni azionamento. E mantengono questo stato fino alla commutazione successiva. I dispositivi sono predisposti per una tensione di comando di 230V AC. Ad ogni interruzione di tensione, la funzione bistabile mantiene meccanicamente l'ultima posizione di commutazione fino al successivo impulso di corrente. Questo consente di ridurre efficacemente il potere di dissipazione e il consumo di energia. I relè passo-passo come Theben OKTO S non consumano corrente quando sono in stand-by. Il commutatore manuale integrato consente l'accensione e lo spegnimento manuale del dispositivo.

TITLE_IT_IT does not exist

Relè passo-passo elettronici

I relè passo-passo elettronici come Theben OKTO ES generano un consumo in stand-by ridotto di 0,3 Watt. I relè passo-passo Theben OKTO ES possono essere utilizzati con tensione di comando 230V AC oppure con un ingresso di comando universale da 8V a 230V. Il circuito con passaggio per lo zero integrato protegge il contatto relè e prolunga la durata del mezzo d'illuminazione. I relè passo-passo OKTO ES 12-230 e ES12-UC possono essere azionati con pulsanti illuminati fino a un carico di 100 mA. In caso di interruzione di tensione, l'ultimo stato di commutazione viene ripristinato automaticamente.

Quanto sono silenziosi i relè passo-passo elettronici?

ICON Akustik OKTO I relè passo-passo elettronici come Theben OKTO ES sono molto silenziosi, praticamente muti. Sono adatti anche per uso in edifici pubblici e hotel, così come nelle abitazioni private. I relè passo-passo elettromeccanici come Theben OKTO S generano uno scatto udibile quando si preme un pulsante. Sono adatti anche per uso in ambienti meno sensibili al rumore. Ad esempio, in corridoi e passaggi di edifici aziendali.

Quali pulsanti si possono utilizzare con i relè passo-passo?

ICON Taster OKTO I relè passo-passo possono essere utilizzati solo con pulsanti e non con interruttori. Sostanzialmente si possono collegare tutti i tipi di pulsanti. La capacità di carico dei contatti deve essere predisposta per la tensione di comando del relè passo-passo installato (230V AC o 8V fino a 230V per relè passo-passo universale).

Relè passo-passo elettronico e LED

ICON Ideal for LED OKTO EN

I relè passo passo elettronici Theben OKTO ES consentono elevati carichi di commutazione fino a 600W. Per questo sono ideali per l'utilizzo con mezzi d'illuminazione a LED. Il seguente esempio mostra ciò che conta:

Nei corridoi di un grande edificio le lampade a incandescenza vengono sostituite con lampade a LED retrofit. Improvvisamente i relè passo-passo installati si guastano. La causa risiede nei contatti che sono bruciati o fusi. I dispositivi sono stati sovraccaricati. Questo nonostante la potenza nominale notevolmente ridotta dell'impianto elettrico.

La risposta è data dalle correnti di accensione. Le lampade a incandescenza comuni producono una corrente di accensione pari a dieci volte la corrente nominale. Le lampade a LED con caratteristiche capacitive, invece, generano impulsi di accensione nel campo di μs. Questi possono essere 1.000 volte la corrente nominale, o anche più. Nel laboratorio di prova autorizzato VDE di Theben una volta è stata misurata una corrente di accensione di 19A con una lampada a LED da 1,8W. 1.706 volte la corrente nominale!

I relè passo-passo predisposti per un carico C sono più adatti a correnti di accensione estreme. I relè passo-passo Theben OKTO ES dispongono di un circuito con passaggio per lo zero. Questo calcola il passaggio per lo zero della curva sinusoidale della tensione alternata. In questo momento, durante la commutazione, la corrente di inserzione è al minimo. Così il contatto relè è protetto e ne viene prolungata la durata in caso di carichi di commutazione elevati.

Conclusione: i relè passo-passo sono una soluzione perfetta per accendere e spegnere le utenze da più pulsanti. Ad esempio, per un comando efficiente dell'illuminazione nei corridoi o passaggi di una casa. I relè passo-passo elettromeccanici come Theben OKTO S sono la soluzione semplice e robusta senza consumo di stand-by. I relè passo-passo elettronici come Theben OKTO ES sono ideali da impiegare con mezzi di illuminazione a LED grazie ai loro elevati carichi di commutazione fino a 600 W.



Dati tecnici di Theben OKTO:

  OKTO ES12-230 OKTO ES12-UC OKTO S12-230 OKTO S22-23
Cod. articolo 3120130 3120131 3120120 3120122
Tipo Elettronico Elettronico Elettromeccanico Elettromeccanico
Numero di contatti come contatti di chiusura 1 1 1 2
Tensione di comando  230 V AC von 8 V bis 230 V   230 V AC  230 V AC
Tensione di alimentazione/frequenza  230 V/ 50-60 Hz  230 V/ 50-60 Hz  230 V/ 50 Hz  230 V/ 50 Hz
Corrente di commutazione max. (cos φ = 1)   16 A  16 A  16 A  16 A
Carico lampade a incandescenza max.  2600 W  2600 W  1800 W  1800 W
Carico lampade fluorescenti max.  2600 VA  2600 VA  700 VA  700 VA
Circuito con passaggio per lo zero  ✓  ✓  -  -
Carico di commutazione LED (> 2 W)  600 W  600 W  200 W  200 (400) W
Corrente per pulsanti luminosi max.  100 mA  100 mA  3 mA  3 mA
Possibilità di azionamento manuale  -  -  ✓  ✓
A potenziale zero/bassa tensione di sicurezza (SELV)  -  ✓  ✓  ✓
Spegnimento generale N e L  -  -  -  ✓
Consumo in standby  0,3 W  0,3 W  0,0 W  0,0 W
